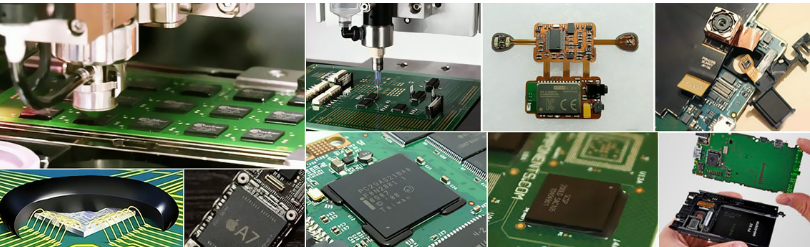

底部填充膠簡單來說就是底部填充之義,常規定義是一種用化學膠水（主要成份是環氧樹脂）對BGA 封裝模式的芯片進行底部填充，利用加熱的固化形式，將BGA 底部空隙大面積 (一般覆蓋一般覆80%以上)填滿，從而達到加固的目的，增強BGA 封裝模式的芯片和PCBA 之間的抗跌落性能。底部填充膠還有一些非常規用法，是利用一些瞬干膠或常溫固化形式膠水在BGA 封裝模式芯片的四周或者部分角落部分填滿，從而達到加固目的。
應用原理

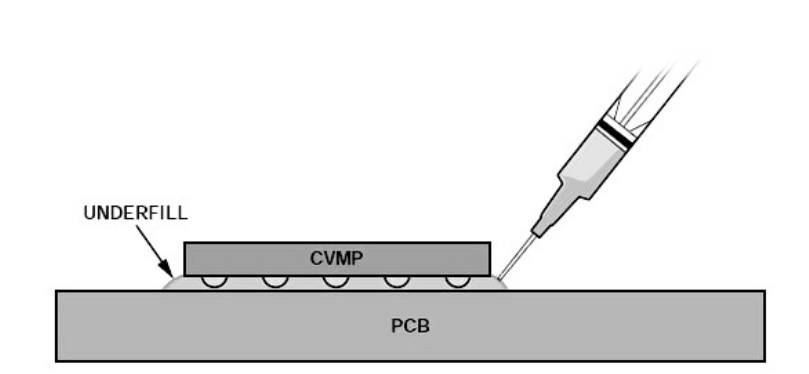

底部填充膠的應用原理是利用毛細作用使得膠水迅速流過BGA芯片底部芯片底部，其毛細流動的最小空間是10um。這也符合了焊接工藝中焊盤和焊錫球之間的最低電氣特性要求，因為膠水是不會流過低于4um的間隙，所以保障了焊接工藝的電氣安全特性。
流動現象
底部填充膠的流動現象是反波紋形式，黃色點為底部填充膠的起點位置，黃色箭頭為膠水流動方向，黃色線條即為底部填充膠膠水在BGA 芯片底部的流動現象，于是通常底部填充膠在生產流水線上檢查其填充效果，只需要觀察底部填充膠膠點的對面位置，即可判定對面位置是否能看到膠水痕跡。
優點如下：
1.高可靠性，耐熱和機械沖擊；
2.黏度低，流動快，PCB不需預熱；
3.固化前后顏色不一樣，方便檢驗；
4.固化時間短，可大批量生產；
5.翻修性好，減少不良率；
